YJGP系列噴嘴流量計結構簡單，無可動部件、長期使用穩定可靠，豐富的設計制造和應用經驗。標準化程度高，可不必進行實流標定。標準孔板有可靠的實驗數據和完善的國際、國家標準。在國外和國內有著其固有的巨大市場，用戶熟悉、數據完善；遵循國際標準計算與加工、使用靈活方便；國內流量測量中應用最廣泛的仍然是差壓式流量計，據有關資料的估計占流量儀表總用量的60%-70%之間。它在石油、化工、礦冶、鋼鐵、電力、水利、造紙、制藥、食品和化纖等許多行業中被廣泛使用。
YJGP系列噴嘴流量計測量原理：
YJGP系列噴嘴流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。噴嘴流量計的測量原理是根據流體力學的節流原理，當它們流經管道內的噴嘴時，流速將在噴嘴形成局部收縮，從而使流速加快，靜壓力降低，于是在噴嘴前后便產生了壓力降或叫壓差，介質流動的流量愈大，在噴嘴前后產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。
YJGP系列噴嘴流量計產品特點：

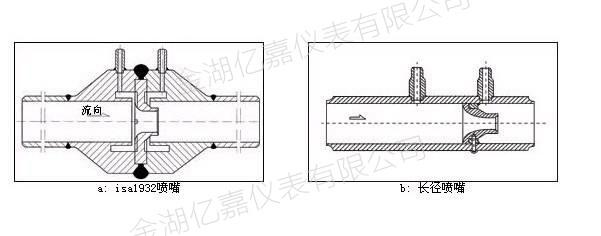

標準噴嘴由垂直于軸線的入口平面部分A、圓弧形曲面B和C所構成的入口收縮部分、圓筒形喉部E和為防止邊緣損傷所需的保護槽F組成，其取壓方式上游取壓口采用角接取壓，下游取壓口可按角接取壓設置，也可設置于較遠下游處。
標準的噴嘴流量計與孔板流量計相比，噴嘴流量計的壓力損失較小，因而節約能源，比較堅固耐用，適合高溫高壓流體，廣泛使用在電力、化工等行業的蒸汽流量測量。噴嘴流量計包括標準噴嘴（ISA1932噴嘴）、長頸噴嘴兩種。
YJGP系列噴嘴流量計技術參數：
(1)標準噴嘴（ISA1932噴嘴）?
·適用介質：特別適合高溫高壓蒸汽和水、也可用于各種氣體、液體；?
·公稱口徑：DN50—500mm（DN>500亦可設計、生產）；?
·工作壓力：≦42MPa；
·工作溫度：-50℃-650℃；?
·取壓方式：角接（單獨環室、法蘭環室一體或直接鉆孔）取壓；?
·噴嘴安裝方式：
法蘭（直接鉆孔兼取壓件）、緊固件夾持式；????????????????
法蘭、環室、緊固件夾持式；????????????????
夾持件（兼取壓件）焊接式；?
·執行標準：IS05167；GB/T2624；??
·精確度：符合標準：±1.0%；?
·材質：法蘭或夾持件：按介質溫度可選碳鋼、合金鋼；不銹鋼等；????????????
噴嘴:不銹鋼304；316等。???
(2)?長徑噴嘴?
·適用介質：特別適合高溫高壓蒸汽和水、也可用于各種氣體、液體；?
·公稱口徑：DN50—630mm；????
·工作壓力：≦42MPa；?
·工作溫度：-50℃-650℃；
·取壓方式：徑距（D-D/2)取壓；?
·噴嘴件安裝方式：配帶并焊接上、下游管段再按徑距（D-D/2)設置取壓孔；?
·執行標準：IS05167、GB/T2624；??
·精確度：符合標準：±2.0%；?
·材質：上、下游管段按介質溫度可選碳鋼、合金鋼；不銹鋼等；?????????????
噴嘴：不銹鋼304、316等。
YJGP系列噴嘴流量計產品選型：
|
名稱 |
特點 |
規格 |
|
標準噴嘴
|
耐高溫高壓，耐沖擊，使用壽命長，測量范圍大，測量精度高的特點。適用于電廠高溫高壓蒸汽流量，熱網管路，流速大的流體流量測量。 |
A:ISA1932噴嘴(標準噴嘴) B:長徑噴嘴
|
|
標準孔板
|
測量精度高，安裝方便，使用范圍廣、造價低等特點。廣泛應用 于各種介質的流量測量。 |
DN20～3000mm
|
|
經典文丘里管文丘里噴嘴
|
壓力損失小,測量精度高,前后直管長度短,使用壽命長的特點。 適用于水、氣體的流量測量。 |
50＜DN＜3500mm
|
|
機翼測風裝置
|
壓力損失小，前后直管較短，測量穩定的特點。適用于圓形或 矩形管道的風量測量。 |
DN80-4000mm(或長×寬)
|
|
雙文丘里管
|
壓力損失小，測量穩定的特點，適用于圓形或矩形管道的風量測量。 |
DN200-4000mm(或長×寬)
|
|
環形孔板、圓缺孔板、偏心孔板
|
不易堵塞，前后直管較短的特點。適用于高爐煤氣、焦?fàn)t 煤氣等含粉塵、雜質，較多的氣體及液體的測量 |
DN50-3500mm
|
YJGP系列噴嘴流量計安裝事項：
1、盡可能避免測量管內變成負壓；
2、測量混合相流體時，選擇不會引起相分離的場所；測量雙組分液體時，避免裝在混合尚未均勻的下游；測量化學反應管道時，要裝在反應充分完成段的下游；盡量滿足前后直管段分別不小于5D和2D；
3、避免附近有大電機、大變壓器等，以免引起噴嘴場干擾；
4、選擇震動小的場所，特別對一體型儀表；
5、易于實現傳感器單獨接地的場所；
6、盡可能避免受陽光直照；
7、盡可能避開周圍環境有高濃度腐蝕性氣體。
YJGP系列噴嘴流量計質量承諾：
金湖億嘉儀表有限公司主營電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品，并為所有產品提供一年的質保。一年內如出現產品質量問題（不包括易損件或輔件）一律免費維修，并免費提供技術支持。
咨詢熱線0517-86936880 15358661880
